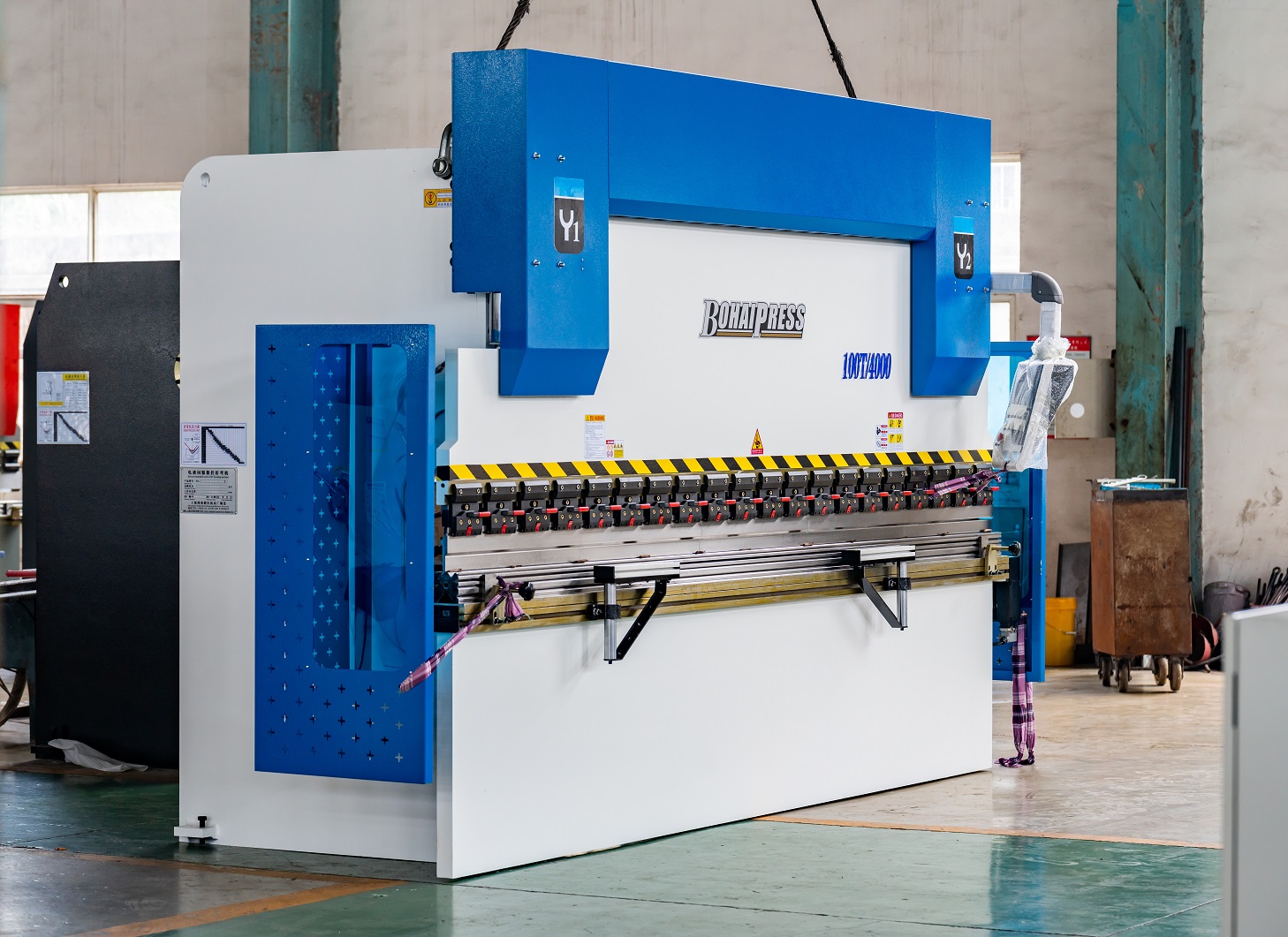

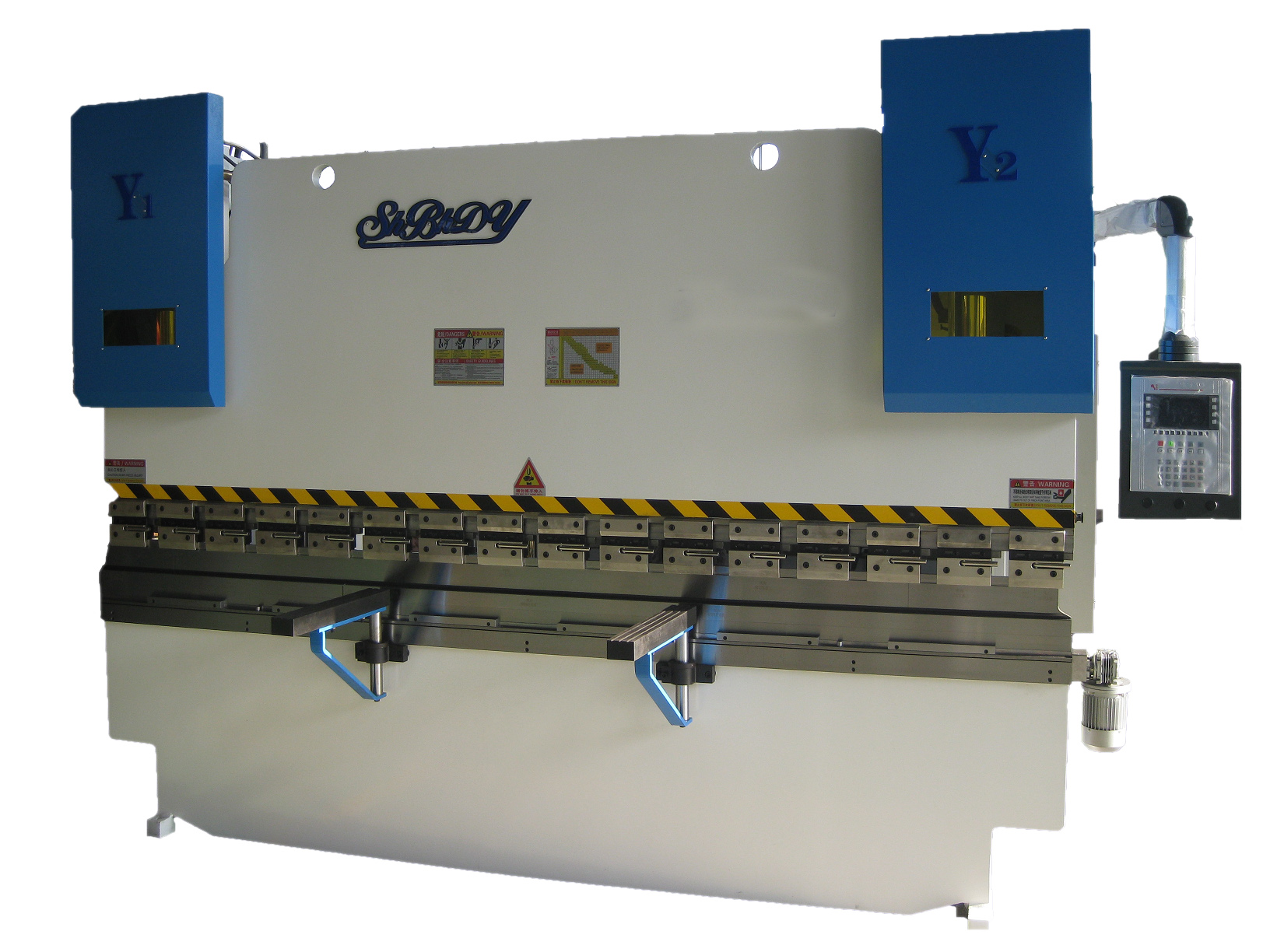

PS10032K 电液伺服折弯机

产品类别：

产品概述：

1）机床的传动结构为上动式。
2）机床有完善的设计与制造工艺，可以有效的保证机床的制造与使用精度。机架采用钢板整体焊接结构，具有足够的强度和刚性。
3）机床主要部件采用消除应力处理。整体框架采用铁丸喷砂处理，并喷有防锈漆。
4）机床的油缸、导轨、工作台等主要安装贴合面由大型数控落地镗铣床一次加工完成，完全保证各安装面的平行度和垂直度的要求。
5）油缸有锻件加工而成，油缸内壁无切削滚压加工，提高表面光洁度和硬度，以增加油缸的耐磨性，保护活塞的表面，延长密封件的寿命。
6）双重补偿机构，上滑块配有斜契式挠度补偿装置；工作台有补偿油缸，可有效的补偿滑块和工作台的挠度（无盲区补偿），以确保工件的加工精度。
7）数控系统根据光栅尺返回的检测信号，能自动控制阀组内阀芯开口大小，从而实现滑块工作范围的变化及同步控制。
8）后档料由数控系统控制，采用滚珠丝杆运动副，伺服电机驱动。
9）数控系统为悬臂式操作站，可以在操作区内自由摆动，并且配有可移动式脚踏/手动按钮站，可在工作区内自由移动。

产品详情

　　PS系列电液伺服数控折弯机主要参数：

技术规格	PS6325K	PS10032K	PS10040K	PS16032K	PS16040K	PS20032K	PS20040K	PS25032K	PS250400K
公称力（KN）	630	1000	1000	1600	1600	2000	2000	2500	2500
工作台长度(mm)	2500	3200	4000	3200	4000	3200	4000	3200	4000
喉口深度(mm)	320	400	400	400	400	400	400	400	400
滑块行程(mm)	200	200	200	200	200	200	200	250	250
工作台与滑块间最大开启高度(mm)	400	470	470	470	470	500	500	510	510
立柱间距离(mm)	2100	2700	3300	2700	3300	2700	3300	2700	3300
滑块行程速度（mm/s）	空载	130	130	130	120	120	100	100	130	130
工作	10	10	10	12	12	9	9	9	9
回程	110	95	95	130	130	110	110	120	120
主电机功率（KW）	7.5	7.5	7.5	11	11	18.5	18.5	18.5	18.5
外形尺寸(mm)	长	3960	4820	5420	4600	5500	4800	5600	4600	5600
宽	2200	2355	2355	2385	2385	2400	2400	2385	2385
高	2500	2630	2730	2800	2800	3000	3000	3160	3160
用油量（Kg）	300	450	500	480	530	660	810	700	860

　　1. 机床的主要结构与性能

　　1）机床的传动结构为上动式。

　　2）机床有完善的设计与制造工艺，可以有效的保证机床的制造与使用精度。机架采用钢板整体焊接结构，具有足够的强度和刚性。

　　3）机床主要部件采用消除应力处理。整体框架采用铁丸喷砂处理，并喷有防锈漆。

　　4）机床的油缸、导轨、工作台等主要安装贴合面由大型数控落地镗铣床一次加工完成，完全保证各安装面的平行度和垂直度的要求。

　　5）油缸有锻件加工而成，油缸内壁无切削滚压加工，提高表面光洁度和硬度，以增加油缸的耐磨性，保护活塞的表面，延长密封件的寿命。

　　6）双重补偿机构，上滑块配有斜契式挠度补偿装置；工作台有补偿油缸，可有效的补偿滑块和工作台的挠度（无盲区补偿），以确保工件的加工精度。

　　7）数控系统根据光栅尺返回的检测信号，能自动控制阀组内阀芯开口大小，从而实现滑块工作范围的变化及同步控制。

　　8）后档料由数控系统控制，采用滚珠丝杆运动副，伺服电机驱动。

　　9）数控系统为悬臂式操作站，可以在操作区内自由摆动，并且配有可移动式脚踏/手动按钮站，可在工作区内自由移动。

　　2. 液压系统

　　1）液压系统为德国 BOSCH--REXROTH 公司产品，采用电液比例伺服阀技术，结构紧凑、密封性能强、同步精度高、使用寿命长。

　　2）由电液比例阀、光栅尺、数控系统组成的全闭环控制系统，Y1、Y2轴单独编程，可在编程的状态下工作，使机床的滑块在压制工件时有很高的运动与定位精度。

　　3）由于采用了电液比例同步形式使得机床在抗扭、抗偏载等方面得到了很大的提高。工作台、立柱、后档料横梁、滑块的设计刚度高，折弯时工作台与滑块变形小，因此，工件有良好的直线度和角度一致性。

　　4）主油缸密封件为进口件，低磨损、无泄漏、寿命长。

　　5）液压系统本身设有超负荷溢流保护，并有液压油过滤装置，遇阻塞报警。

　　6）机床可在额度负载下连续工作，液压系统无渗漏且持续稳定、精度高。

　　3. 数控系统标配DELEM DA52S,ESA 530. 其他系统可客户要求选配
