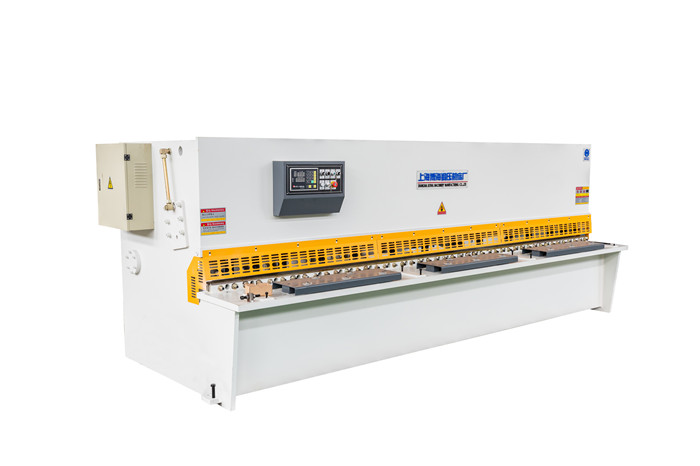

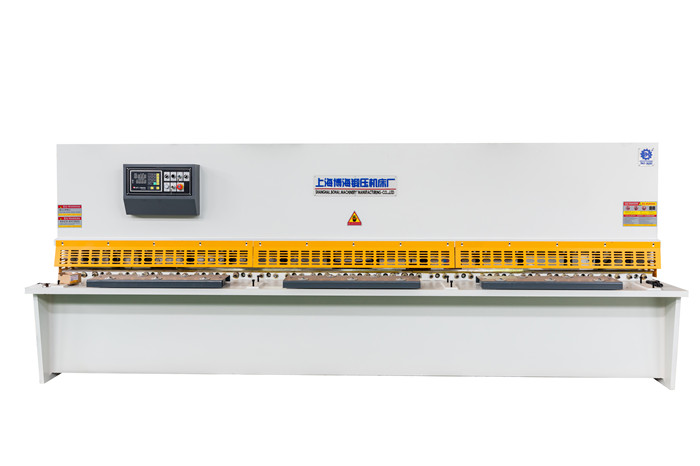

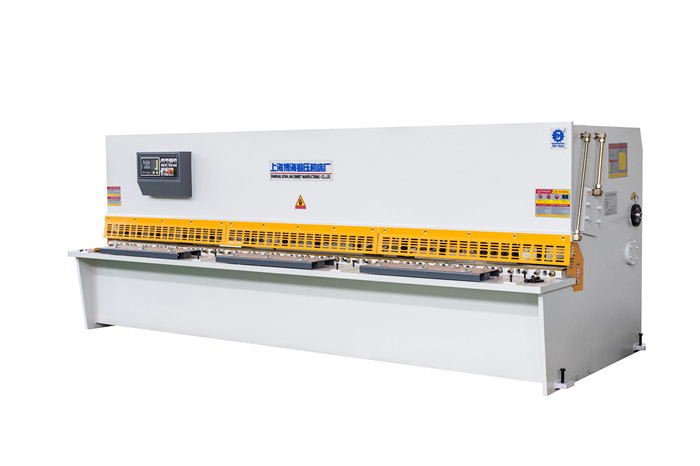

QC12K系列摆式剪板机

产品类别：

产品概述：

1.运用UG(有限元)分析方法,经计算机辅助优化设计。
2.机身采用整体钢板焊接结构,具有良好的强度、刚度及抗振性。
3.采用德国技术进行内应力消除。
4.整体框架采用打砂方式除锈,并喷有防锈漆。

3.工作台面上设有辅助刀座,便于刀片作微量调节。
4.工作台面上装有送料滚球,操作轻便。
5.刀片间隙调整采用无级调整机构,适应不同板厚及材质的剪切需要。
6.矩形下刀片,可使用四个刃口剪切,延长了刀片的使用寿命。

产品详情

液压摆式剪板机

QC12K系列剪板机参数:

型号	可剪板厚（mm）	可剪板宽（mm）	剪切角	材料强度（KN/cm）	后挡料调节范（mm）	行程次数（次/分）	主电机功率（Kw）	外形尺寸（mm）
4×2500	4	2500	1°30'	≤450	20-500	16	5.5	3040×1550×1550
4×3200	4	3200	1°30'	≤450	20-500	13	5.5	3840×1550×1550
4×4000	4	4000	1°30'	≤450	20-600	10	5.5	4600×1700×1700
4×6000	4	600	1°30'	≤450	20-800	5	7.5	6460×2100×3200
6×2500	6	2500	1°30'	≤450	20-500	15	7.5	3040×1710×1620
6×3200	6	3200	1°30'	≤450	20-500	12	7.5	3840×1710×1620
6×4000	6	4000	1°30'	≤450	20-600	9	7.5	4620×1850×1700
6×5000	6	5000	1°30'	≤450	20-500	8	7.5	3140×1710×1620
6×6000	6	6000	1°30'	≤450	20-800	5	18.5	6480×2100×2300
8×2500	8	2500	1°30'	≤450	20-500	11	7.5	3040×1700×1700
8×3200	8	3200	1°30'	≤450	20-500	8	7.5	3860×1700×1700
8×4000	8	4000	1°30'	≤450	20-600	8	7.5	4640×1700×1700
8×5000	8	5000	1°30'	≤450	20-500	8	7.5	5400×2400×2000
8×6000	8	6000	1°30'	≤450	20-800	8	18.5	6480×2100×2300
10×2500	10	2500	1°30'	≤450	20-500	10	7.5	3040×1800×1700
10×3200	10	3200	2°	≤450	20-500	10	11	3860×2000×1700
10×4000	10	4000	2°	≤450	20-600	10	11	4650×2100×2000
10×6000	10	6000	1°30'	≤450	20-800	10	18.5	6500×2100×2300
12×2500	12	2500	1°40'	≤450	20-600	12	18.5	3140×2050×2000
12×3200	12	3200	1°40'	≤450	20-600	10	18.5	3880×2150×2100
12×4000	12	4000	1°40'	≤450	20-600	10	18.5	4680×2150×2000
12×5000	12	5000	2°	≤450	20-600	6	18.5	3245×1900×1900
12×6000	12	6000	2°	≤450	20-1000	5	22	6900×2700×2700
16×2500	16	2500	2°30'	≤450	20-600	10	18.5	3140×2150×2000
16×3200	16	3200	2°30'	≤450	20-600	10	18.5	3880×2150×2000
16×4000	16	4000	2°30'	≤450	20-800	10	18.5	4650×2150×2200
16×5000	16	5000	2°	≤450	20-1000	6	18.5	5900×2600×2700
16×6000	16	6000	2°	≤450	20-1000	5	22	6900×2700×2700
20×2500	20	2500	2°30'	≤450	20-800	8	37	3440×2300×2500
20×3200	20	3200	2°30'	≤450	20-800	8	37	4150×2350×2700
20×4000	20	4000	2°30'	≤450	20-1000	5	22	4850×2600×2400
20×6000	20	6000	2°30'	≤450	20-1000	4	37	6700×3000×3000
25×2500	25	2500	3°	≤450	20-1000	8	45	3200×2700×2900
25×3200	25	3200	3°	≤450	20-1000	5	37	4200×2400×2500
30×2500	30	2500	3°	≤450	20-1000	4	40	3300×2900×3000
30×3200	30	3200	3°30'	≤450	20-1000	4	40	4200×2500×2600
40×2500	40	2500	4°	≤450	20-1000	3	75	3200×3300×3200
40×3200	40	3200	4°	≤450	20-1000	3	90	4300×3300×3000

产品特点：

1.运用UG(有限元)分析方法,经计算机辅助优化设计。

2.机身采用整体钢板焊接结构,具有良好的强度、刚度及抗振性。

3.采用德国技术进行内应力消除。

4.整体框架采用打砂方式除锈,并喷有防锈漆。

3.工作台面上设有辅助刀座,便于刀片作微量调节。

4.工作台面上装有送料滚球,操作轻便。

5.刀片间隙调整采用无级调整机构,适应不同板厚及材质的剪切需要。

6.矩形下刀片,可使用四个刃口剪切,延长了刀片的使用寿命。

7.剪切次数自动计数,减少了繁锁的清点工作。

8.先进的集成式液压系统,减少了管路安装,保证了机床运行中高度的可靠性和安全性。

9.压料机构：由安装在机架前面支承板上的若干个压料油缸进油后,压料头在克服拉力弹簧的拉力后下压,压紧板料。在剪切完成后,借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。

10.电气元件和材料符合国际标准,安全可靠,寿命长。
