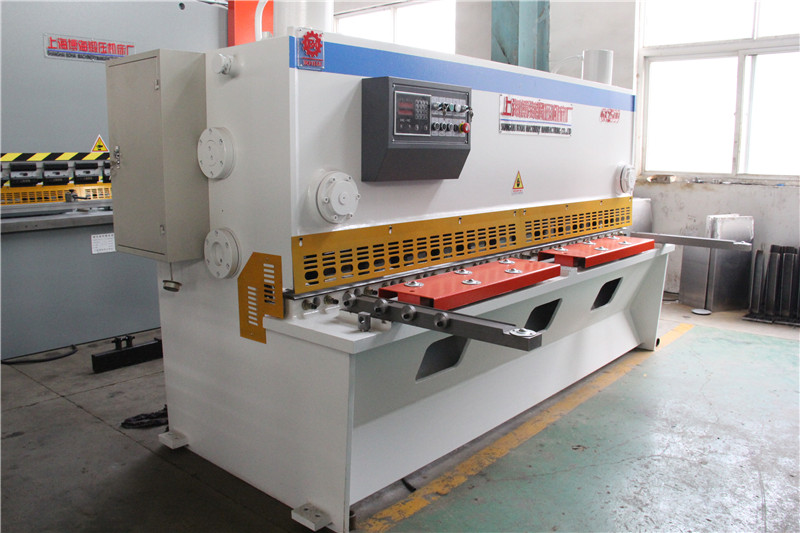

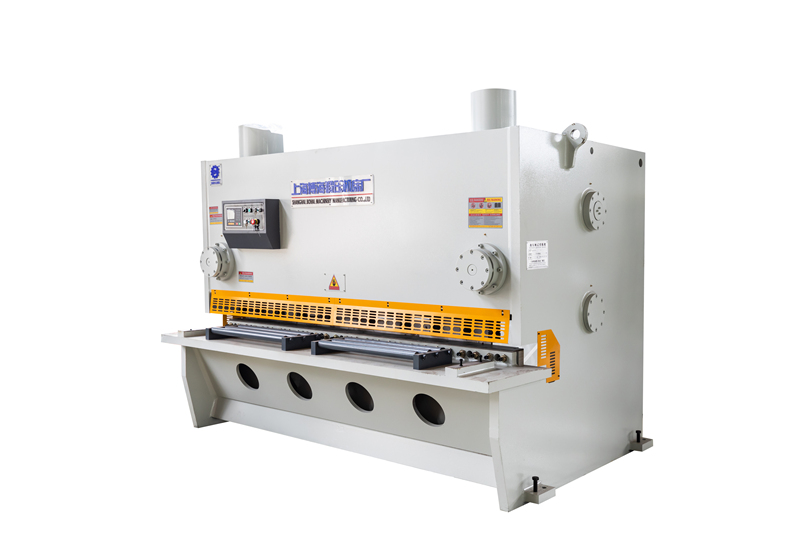

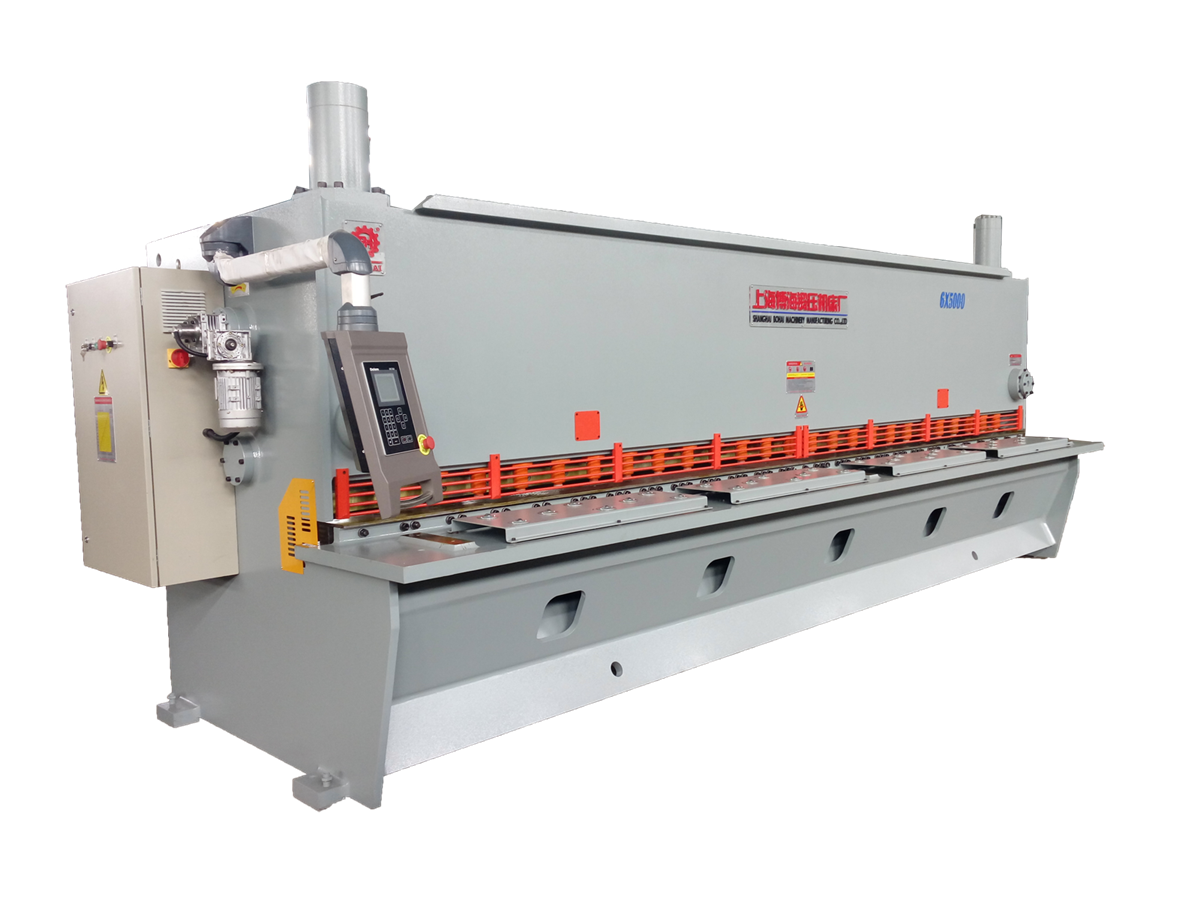

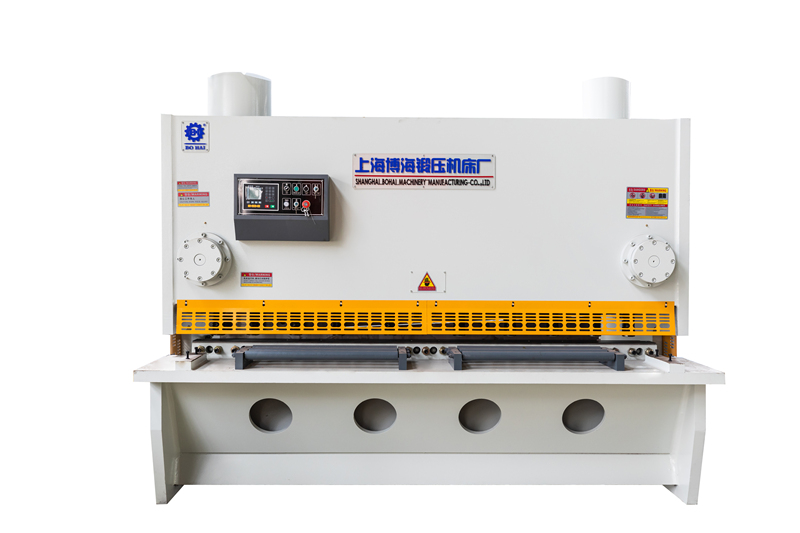

QC11K 6x2500 闸式剪板机

产品类别：

产品概述：

1. 机架采用全钢焊接结构，有足够的强度及刚性，并通过高频振动消除内应力，保证机身的整体精度。具有良好的刚性，两缸固定于左右立柱（墙板）上
2. 为钢板焊接箱式结构，具有良好的刚性，高频振动消除内应力，它通过间隙调整装置中的后支点为中心，可实现快速调节刃口间隙。采用三点支承滚动夹紧导轨，在左右油缸的驱动下作上下闸式运动而完成剪切。
　3. 液压闸式结构，上刀架回程装置，采用蓄能器式，回程速度快。采用三点支承滚动夹紧导轨，精度保持性好，刀架运行平稳，且可实现快速调节刃口间隙。
　4. 串联油缸结构，同步性能好，且剪切角能调整，剪切质量高。
　5．刀架行程可无级调节，以提高生产效率。

产品详情

　　1. 机架采用全钢焊接结构，有足够的强度及刚性，并通过高频振动消除内应力，保证机身的整体精度。具有良好的刚性，两缸固定于左右立柱（墙板）上

　　2. 为钢板焊接箱式结构，具有良好的刚性，高频振动消除内应力，它通过间隙调整装置中的后支点为中心，可实现快速调节刃口间隙。采用三点支承滚动夹紧导轨，在左右油缸的驱动下作上下闸式运动而完成剪切。

　　3. 液压闸式结构，上刀架回程装置，采用蓄能器式，回程速度快。采用三点支承滚动夹紧导轨，精度保持性好，刀架运行平稳，且可实现快速调节刃口间隙。

　　4. 串联油缸结构，同步性能好，且剪切角能调整，剪切质量高。

　　5．刀架行程可无级调节，以提高生产效率。

　　6．上刀架采用内倾结构，便于落料，提高了制件的精度。

　　7．矩形刀片，四个刃口均可使用，使用寿命长。

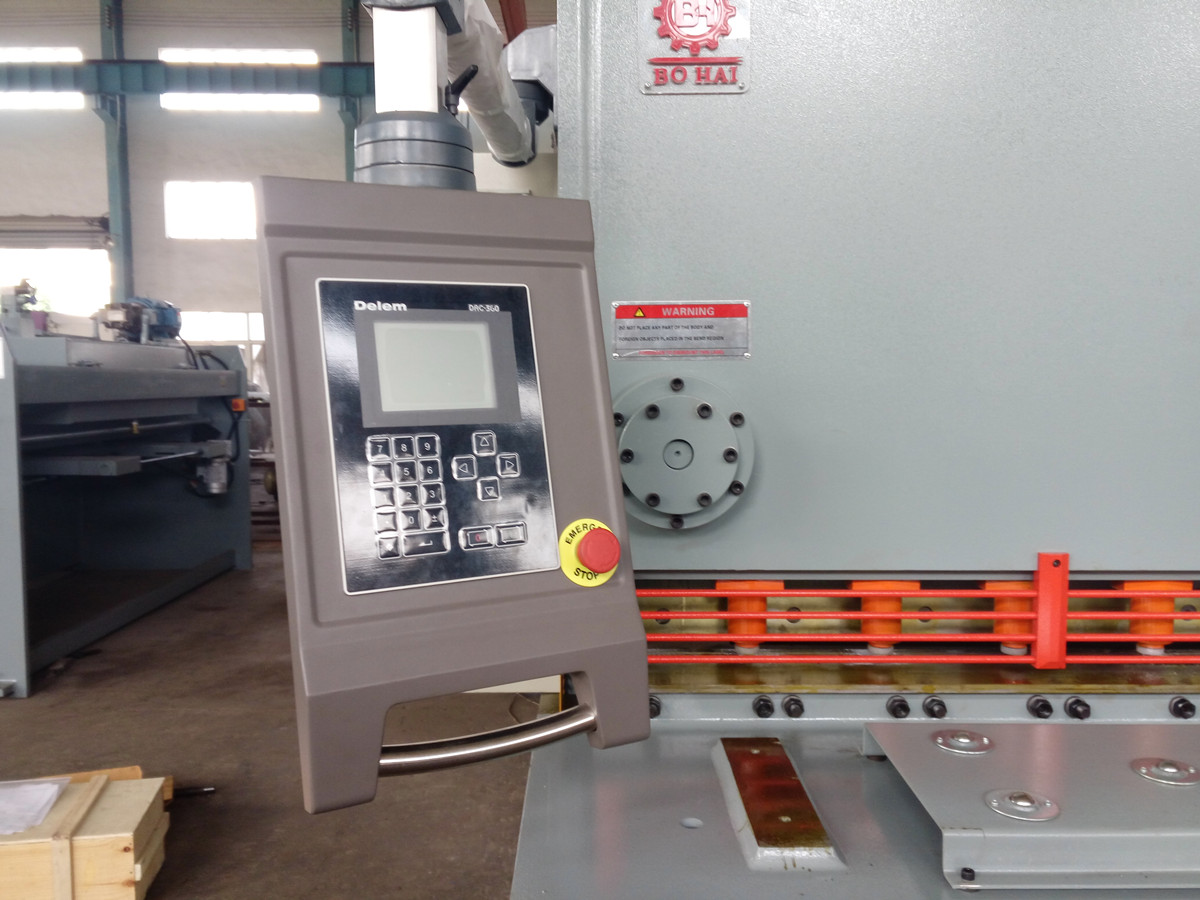

　　8．具有点动、单次等操作功能，调试、使用、维修方便

　　9. 液压系统采用整体式逻辑回路，经由顺序阀控制，动作平稳，噪音低，维护简单。

　　10. 采用进口密封圈专业制作的油缸控制刀板运行。

　　QC11K系列闸式剪板机参数

型号	可剪板厚（mm）	剪切角度	行程次数（minˉ1）	后挡料调节范围　　（mm）	主电机功率　　（kw）	外形尺寸（mm）
6×2500	6	0.5-1.5	20-45	750	7.5	3000×2075×1920
6×3200	6	0.5-1.5	16-45	750	7.5	3630×2075×1970
6×4000	6	0.5-1.5	14-45	750	7.5	4430×2075×2000
6×5000	6	0.5-1.5	11-40	750	7.5	5430×2075×2520
6×6000	6	0.5-1.5	9-36	750	7.5	6530×2075×2600
8×2500	8	0.5-1.5	20-45	750	7.5	3040×2075×1920
8×3200	8	0.5-1.5	16-45	750	7.5	3740×2075×1920
12×2500	12	0.5-2	12-35	750	15	3110×2575×2210
12×3200	12	0.5-2	7-35	750	15	3810×2575×2420
12×4000	12	0.5-2	8-35	800	15	4610×2575×2530
16×2500	16	0.5-2.5	16-40	1000	22	3130×2655×2200
16×4000	16	0.5-2.5	12-40	1000	30	4630×2655×2570
20×2500	20	0.5-2.5	16-40	1000	30	3160×2855×2300
20×4000	20	0.5-2.5	12-40	1000	30	4660×2855×2720
25×3200	25	0.5-3.5	8-20	1000	37	3810×2900×3300
